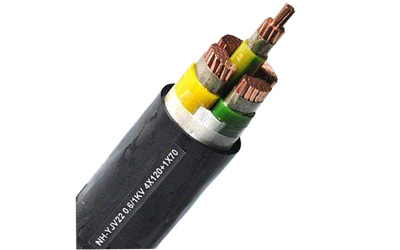

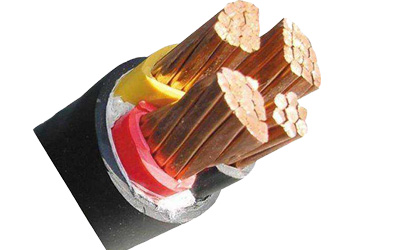

額定電壓0.6/1kV耐火聚氯乙烯絕緣聚氯乙烯護套電力電纜
一、本產品適用于交流額定電壓0.6/1kV,工作頻率50Hz線路中,供輸配電能之用。
二、耐火電纜主要特點是電纜除了能在正常的工作條件下傳輸電力外,電纜在著火燃燒時仍能保持一定時間的正常運行,適用于核電站、地鐵、隧道、高層建筑等與防火安全和消防救生有關的地方。
三、生產標準:GB/T12706.1-2008
四、型號名稱、規格
|
型號 |
名稱 |
芯數 |
標稱截面(mm2) |
|
|
銅芯 |
鋁芯 |
|||
|
NH-VV |
NH-VLV |
耐火聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
1~5芯 |
1.5~630(1芯) |
|
NH-VY |
NH-VLY |
耐火聚氯乙烯絕緣聚乙烯護套電力電纜 |
||
|
NH-VV-22 |
NH-VLV-22 |
耐火聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯外護套電力電纜 |
||
|
NH-VV-23 |
NH-VLV-23 |
耐火聚氯乙烯絕緣鋼帶鎧裝聚乙烯外護套電力電纜 |
||
|
NH-VV-32 |
NH-VLV-32 |
耐火聚氯乙烯絕緣鋼絲鎧裝聚氯乙烯外護套電力電纜 |
||
|
NH-VV-33 |
NH-VLV-33 |
耐火聚氯乙烯絕緣鋼絲鎧裝聚乙烯外護套電力電纜 |
||
|
NH-YJV |
NH-YJLV |
耐火交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
1.5~630(2~5芯) |
|
|
NH-YJY |
NH-YJLY |
耐火交聯聚乙烯絕緣聚乙烯護套電力電纜 |
||
|
NH-YJV-22 |
NH-YJLV-22 |
耐火交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套電力電纜 |
||
|
NH-YJV-23 |
NH-YJLV-23 |
耐火交聯聚乙烯絕緣鋼帶鎧裝聚乙烯外護套電力電纜 |
||
|
NH-YJV-32 |
NH-YJLV-32 |
耐火交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯外護套電力電纜 |
||
|
NH-YJV-33 |
NH-YJLV-33 |
耐火交聯聚乙烯絕緣鋼絲鎧裝聚乙烯外護套電力電纜 |
||
1、電纜導體長期允許工作溫度不超過70℃。
2、短路時(最長持續時間不超過5秒),電纜導體的最高溫度不超過160℃。
3、敷設電纜時的溫度環境應不低于0℃,低于0℃時應先預熱。
4、多芯電纜無鎧裝的最小彎曲半徑不小于電纜外徑的12倍,有鎧裝應不小于電纜外徑的15倍。單芯電纜鎧裝的最小彎曲半徑不小于電纜外徑的15倍,有鎧裝的最小彎曲半徑不小于電纜外徑的20倍。
5、額定電壓0.6/1KV 聚氯乙烯絕緣電力電纜的結構參數。
